Применение пин-падов IPP220 возможно только после настройки их совместимости с терминалом. Подробнее об этом расскажем далее.

1 Настройка пин-пада

Подключить пин-пад IPP220 к устройству ICT2x0 можно только тогда, когда в пос-терминале уже загружено ОС и прикладное программное обеспечение.

Алгоритм действий выглядит следующим образом:

Используя кабель присоединяем пин-пад IPP220 к терминалу ICTx20. Далее на экране пин-пада появится надпись «*».

Настраиваем пос-устройство, выбирая следующие разделы меню: клавиша «5»->Telium Manager->

Нажимаем «F», открываем «Меню», жмем на «Инициализация».

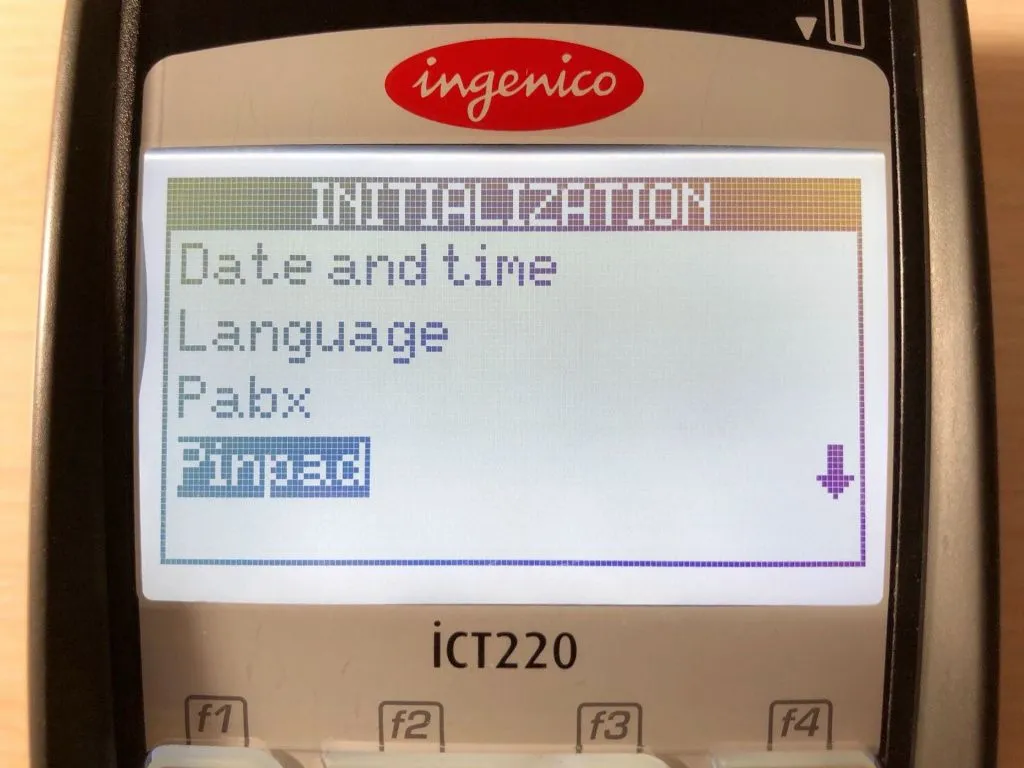

Выбираем: «Параметры»

Pinpad->Autodetect.

Произойдет определение пин-пада, и на экране устройства выйдет: «WELCOME».

Продолжаем настройку. Выбираем клавишу «5» ->Пин-пад->Тип пин-пада->com1.

Подождем надпись: «ГОТОВО».

Проводим проверку загрузки ключей. Нажимаем «5» ->Пин-пад->CD ключей. В случаях отсутствия ключей, их нужно загрузить.

Настройка ключей для пин-пада IPP220 осуществляется следующим образом:

В терминал ICT2x0 загружаем ключи, даже в тех ситуациях, когда они были заранее загружены. Делается это с помощью клавиши «5». В качестве пароля нужно ввести 00 или 000 (стандартно).

Мастер ключ первого компонента: <вводим первую компоненту> Мастер ключ второго компонента: <вводим вторую компоненту, если она используется>.

Загрузка рабочих ключей зависит от типа процессинга и особенностей ключевания:

1.     Загрузка ключей в ПЦ SmartVista осуществляется следующим образом: нажать клавишу «5» ->Загрузить ключи (иногда применяется клавиша «6»).

2.     В ПЦ OpenWay ключи загружаются вручную, с помощью административного меню, нажав на клавишу «5»-> ПИН-ПАД -> РАБОЧИЕ КЛЮЧИ - С TMS в виде криптограммы; с платежного хоста; с применением приборов, предназначенных для загрузки криптоключей в пос-устройство.

Проверку загрузки ключей можно проверить с помощью комбинации: клавиша «5» Пин-пад->CD ключей.

Важно! В пин-паде (внутреннем и внешнем) должно быть схожее число ключей.

2 Особенности работы пин-падов IPP220 с бесконтактом (cless)

Современные пин-пады IPP220 оснащаются встроенным модулем cless, однако, в некоторых моделях устройств, данная опция не предусмотрена. Даже если на панели пин-пада расположены 4 светодиодных огонька, это не означает, что устройство поддерживает функцию сless.

Итак, рассмотрим настройку пин-падов, в которых все же предусмотрен этот режим.

Активируйте внешний пин-пад кнопкой «5» ->Telium Manager->«F»->«Настройки»-> «Инициализация»->«Параметры»->Pinpad->Autodetect. В пос-устройстве ICT2x0 зайдите в telium manager и нажмите на активацию cless для внешнего прибора IPP220. Далее нужно нажать клавишу «5» ->Telium Manager->”F”->Telium Manager->Initialization->Parameters->Contactless->Yes->USB.

При правильных действиях, на пин-паде начнет мигать зеленый огонек (слева первый). Важно, софт на терминале ICT2x0, к которому подключаете пин-пад, должен поддерживать функцию cless, иначе ничего не получится.

Правильная настройка параметров cless в конфигурации TMS тоже влияет на работу устройства. Корректная работа внешнего пин-пада возможна лишь при загрузке на него рабочих ключей и мастер-ключей.

3 Совместимость пос-устройства и пин-пада

Два устройства: пин-пад и пос-терминал могут синхронно работать, если они оба поддерживают одинаковые стандарты PCI PED v2 или PCI PED v3.

О косвенности стандартов расскажут следующие признаки:

·        Надпись «INCOMPATIBLE PINPAD», которая возникает на экране пин-пада при его присоединении к терминалу.

·        Трудности при работе с ключами.

Важно! Пин-пады IPP220 с поддержкой PCI PED v2 не могут функционировать с устройствами ICT2x0 c поддержкой PCI PED v3. Также пин-пады IPP220 с поддержкой PCI PED v3 не могут функционировать с пос-терминалами ICT2x0 c PCI PED v2.

Вы всегда можете уточнить версию вашего пин-пада, посмотрев референс, который расположен на задней стороне устройства:

·        PCI PED v2;

·        PCI PED v3.

В случаях, когда пин-пад новой модели с поддержкой PCI PED v3, на ней будет наклеена надпись «C98».

Есть несколько способов определения версии PCI PED пос-устройства iCT2x0:

1.     Распечатав информацию об устройстве: клавиша «5»->Telium Manager->"F"->Telium Manager->Consulation-> Congiguration->Hadware->On Printer. В разделе «Закладки» должны быть названия: PCI PED v.2 или PCI PED v.3.

2.     Изучив экран пос-терминала ICT250. Если представлен желтый цвет, то модель PCI PED v.2, если цвет синий, то PCI PED v.3.

3.     Посмотрев на экране устройства ICT220 обозначение значка. Если представлен замок с цифрой «1», то PCI PED v.2, если цифра «2», то модель PCI PED v.3.

4.     Появление на экране пос-устройства сообщения с указанием версии пин-пада: A98 - PCI PED v.2 или C98 - PCI PED v.3.

Важно! Версия ПО и ОС, загруженных на устройствах, не влияет на работу пос-терминала ICT2x0 и пин-пада IPP220.

3 Условия для работы Paypas

Включение функции Paypas возможна при соблюдении двух условий:

1.     Банк должен активировать в скриптах возможность применения бесконтактных карт (условия указываются в договоре клиента и банка).

2.     Должно применяться устройство с бесконтактным модулем.

Если устройство обладает бесконтактным модулем, имеется настроенная клавиатура пин-пада, а не дисплее не появляется надпись: «ГОТОВ К РАБОТЕ», нужно обратиться в банк и узнать об активации опции приема бесконтактных транзакций для данного клиента.
